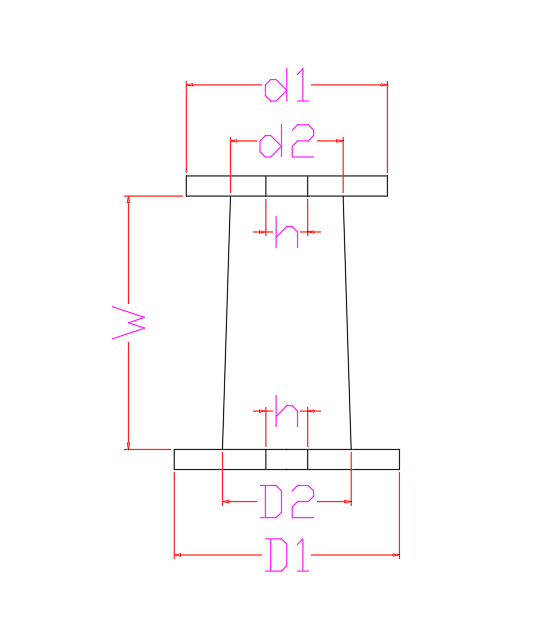

漆包線PT線盤尺寸參考：
收線盤規格 | 側板直徑 | 筒體直徑 | 內寬 | 盤體總高 | 軸孔直徑 | ||
小頭直徑d1 | 大頭直徑D1 | 小頭直徑d2 | 大頭直徑D2 | （mm）W | （mm） | （mm）h | |
PT-4 | 125±0.5 | 140±0.5 | 70±0.5 | 80±0.5 | 170±1 | 195±1 | 27±0.5 |
PT-10 | 160±0.5 | 180±0.5 | 97±0.5 | 110±0.5 | 200±1 | 230±1 | 30.5±0.5 |
PT-15 | 179±0.5 | 200±0.5 | 96±0.5 | 107±0.5 | 200±1 | 230±1 | 31±0.5 |
PT-25 | 214±0.5 | 230±0.5 | 110±0.5 | 129.5±0.5 | 250±1 | 280±1 | 31±0.5 |
PT-45 | 236±0.5 | 250±0.5 | 139±0.5 | 159±0.5 | 335±1 | 400±1 | 100±0.5 |
PT-60 | 270±0.8 | 300±0.8 | 150±0.8 | 175±0.8 | 350±1 | 400±2 | 45±0.5 |
PT-90 | 300±0.5 | 315±0.5 | 180±0.5 | 200±0.5 | 424±1 | 499±1 | 100±0.5 |
PT-200 | 375±0.5 | 400±0.5 | 224±0.5 | 250±0.5 | 530±1 | 630±1 | 100±0.5 |
